Типы графиков

Самый простой способ анализа — визуальный анализ графического представления изменения цен. Существует несколько разных типов ценовых графиков. Нарисовать изменение цен с помощью обычной линии не удается, так как у нас в любой промежуток времени имеется не одна цена, а четыре: высшая цена, низшая цена, цена открытия и цена закрытия. Изобразить все эти данные с помощью обычного линейного графика, когда каждому временному промежутку соответствует только одно значение функции, невозможно. Для отображения ценовых колебаний, как правило, используют другие типы графиков, отличные от простой линии. Поэтому они называются не графиками (graph), а чартами (chart). Тем не менее, иногда может оказаться полезным применять ценовой график в виде обычной линии.

Общим для всех графиков является то, что по горизонтальной оси откладывается время, а по вертикальной — изменения цен.

Для учета времени используют одинаковые временные промежутки: минутные, пятиминутные, 15-минутные, получасовые, часовые, дневные, недельные и месячные.

По оси изменения цен может использоваться как арифметическая, так и логарифмическая шкала. Употребление той или иной шкалы зависит от цели нашего анализа. Для цен мы будем использовать лишь арифметическую шкалу как более простую и понятную. В техническом анализе логарифмическая шкала практически не применяется. Она интересна тем, что показывает не только направление изменения цен, но и скорость этого изменения.

Точечный и линейный график

Этот тип графиков наиболее привычен и известен нам со школьной скамьи. В отличие от графика обычной функции, графики, применяемые для анализа цен на рынке, не такие плавные, поскольку замеры цен происходят дискретно через равные промежутки времени. Поэтому на самом деле мы строим точки, соответствующие цене за каждый временной промежуток, и получаем точечный график. Если точки соединить отрезками прямых, мы получим линейный график, представляющий собой ломаную линию, которая при соответствующем масштабе воспринимается как плавная кривая. Чтобы получить действительно плавную линию, можно применить различные методы сглаживания к этой ломаной, но обычно такой необходимости не возникает.

Такой простой график, как линия, не может отразить все данные по изменению цен. Но иногда он все же необходим: либо когда у нас мало данных, либо когда они не изменяются за определенный промежуток времени (например, курс доллара, устанавливаемый ЦБ на целый день). Линейный график часто используется при построении графиков для вспомогательных компьютерных индексов.

Штриховой график

Наиболее употребительный и относительно простой способ графического анализа цен — с помощью палочек, или штрихов (bar chart).

Элемент штрихового графика

На этом рисунке ясно видно, что штрих отражает все изменения цен за определенный период времени. Но несмотря на то, что этот график отражает все четыре цены, он не лишен одного недостатка. В течение рассматриваемого временного периода на самом деле цены могли изменяться в пределах штриха неравномерно: в каких-то ценовых промежутках объемы торговли были значительно больше, чем в других, поэтому его толщина не должна быть равномерной. В идеале он должен быть толще там, где по соответствующим ценам прошло наибольшее количество сделок, и тоньше там, где сделок было очень мало. Такой неравномерный штрих содержал бы еще больше информации, а равномерным штрихом размывается история изменения цен. Но использование неравномерного по толщине штриха сделает график очень трудным для визуального анализа.

Теоретически существует два вида элементов штрихового графика:

OHLC Bar (о-эйч-эль-си бар) — о-эйч-эль-си штрих, на котором представлены цена открытия Open (левый горизонтальный штрих), максимальная цена High, минимальная цена Low и цена закрытия Close (правый горизонтальный штрих).

















HLC Bar (эйч-эль-си бар) — эйч-эль-си штрих, на котором представлены максимальная цена High, минимальная цена Low и цена закрытия Close (правый горизонтальный штрих).

















В отличие от других финансовых рынков, где время торговли ограничено, на Форексе не используется цена открытия, так как круглосуточная работа рынка подразумевает, что эта цена совпадает с ценой закрытия предыдущего периода. Таким образом, на рынке Форекс (теоретически) должны использоваться только HLC-бары. На практике самые распространенные компьютерные программы построения штриховых графиков строят только OHLC-бары, они-то и используются на всех рынках, в том числе и на Форексе.

Использование графиков с различными временными интервалами позволяет увидеть тенденции и сигналы, которые на более подробном графике, но для более коротких временных интервалов не видны, ибо не хватает длины графика. Например, на часовом графике мы не видим тех трендов, которые определены дневным графиком, а на дневном — тех трендов, которые легко обнаружить на недельном.

Свечи (candlesticks)

Свечи (точный перевод — подсвечники), в отличие от штрихов, помогают зрительно выделить основное движение в течение дня, хотя по сути своего построения они очень похожи на штрихи, так как отражают все четыре основные цены выбранного периода. В последнее время анализ рынка с помощью свечей снова стал популярен, хотя этому методу уже более 200 лет. Они были изобретены в Японии еще в 1750 г., но европейские и американские трейдеры стали использовать их лишь в 80-х годах, когда появилась возможность строить эти графики с помощью компьютеров.

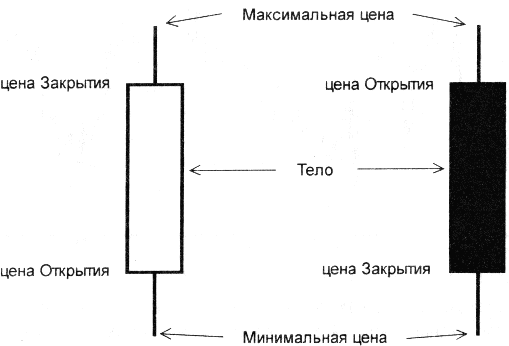

Тело свечек (body) содержит основное движение цен в течение данного периода времени – от цены открытия (open) до цены закрытия (close). Если первая ниже второй, это говорит о росте цены, и тогда тело свечки не закрашивается. Если цена открытия выше цены закрытия, то основное движение цен было вниз, и тогда ее тело закрашено. При использовании компьютера цвет свечек можно задавать по своему усмотрению (обычно зеленый при движении вверх, и красный — при движении вниз). Хвосты свечек называются тенями (shadow). Причем верхняя тень именуется upper shadow, а нижняя — lower shadow.

Наличие у свечки толстых тел и тонких хвостов разной длины, а также разная раскраска тел свечек позволяют визуально различать движения цен вверх и вниз.

Анализ свечей широко используется при внутридневной торговле, когда плохо работают обычные методы графического анализа. На более длительных графиках, где используются традиционные методы графического анализа, анализ свечей используется как вспомогательный, подтверждающий метод.
